Powermax105

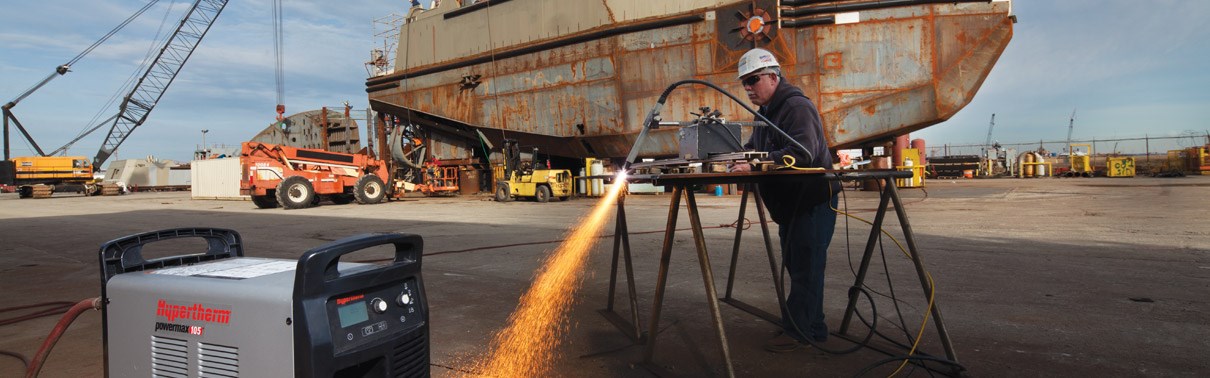

這款便攜式重載型等離子切割系統的額定切割厚度高達 32 mm，可最大化手持式及機用切割和氣刨作業的正常運行時間和生產效率。

Powermax105® 等離子切割系統提供出色的暫載率和性能，能夠滿足嚴苛的工業切割及氣刨作業的需求。
其在切割 32 mm 厚的金屬時，能夠提供出色的切割能力，同時，還引入最新的技術創新，例如用於自動調節氣體壓力的 Smart Sense™ 智能感應技術。
提供七款 Duramax™ 割炬，能夠適應更多的用途，可用於手持切割、便攜式自動化切割、X-Y 切割床切割以及機器人切割和氣刨。


極高的生產效率
  • 在切割 12 mm 低碳鋼時，切割速度比火焰切割快 3 倍，從而更快地完成切割作業
  • 出色的切割和氣刨質量，減少了打磨和邊緣處理的時間
  • 多種款式、易於使用的割炬，可以使用同一系統處理各種作業
適用於切割和氣刨，簡單易用
  • 無需更改氣壓 – Smart Sense™ 智能感應技術可確保工藝參數設置始終正確無誤；此外，它還提供電極壽命耗盡檢測功能，可以自動切斷割炬電源，以避免對其他部件或工件造成潛在損害
  • SpringStart™ 彈簧電極技術可確保穩定一致的起弧，使割炬的可靠性提升到新的水准
  • 采用榮獲專利的保護帽技術，能夠在最大功率輸出條件下進行拖拽切割，減少熔渣積聚，實現更順暢的切割
專為處理嚴苛作業而設計
  • 具備 Hypertherm Certified™ 一貫的可靠性，確保在最嚴苛的環境中亦能有最出色的性能表現
  • Duramax 割炬的設計提供出色的抗撞擊及耐熱性能

檔案下載
輸入電壓 CSA 200 – 600 V，三相，50/60 Hz
CE 400 V，三相，50/60Hz
200 – 400 V，三相，50/60 Hz
CCC 380 V，三相，50/60 Hz
輸入電流（16,8 kW） 200/208/240/380/400/480/600 V，58/56/49/28/25/22 A
輸出電流 30 – 105 A
額定輸出電壓 160 VDC
占載率 (40°C) 80%（105 A 時）
開路電壓 (OCV)
  • 200 – 600 V CSA：300 VDC
  • 380 V CCC 和 230 – 400 V CE：288 VDC
  • 400 V CE：292 VDC
尺寸（帶手柄） 592 mm 深；274 mm 寬；508 mm 高
配備 7.6 m 割炬時的重量
  • 200 – 600 V CSA：45 kg
  • 380 V CCC/400 V CE：41 kg
  • 230 – 400 V CE： 45 kg
供氣 清潔、干燥、無油的空氣或氮氣
推薦的進氣口流量/壓力
流量/壓力		 切割：212 l/min (5.9 bar)
氣刨：227 l/min (4.8 bar)
輸入電源電纜長度 3 m *
電源類型 變頻器 - IGBT
發動機驅動功率要求 30 kW（用於提供 105 A 最大輸出時）
認證 CSA 認證：適用於美洲和亞洲（中國除外）。
CE、C-Tick、CU/GOST、Ukr 和 Serbian：適用於歐洲、澳大利亞、白俄羅斯、哈薩克斯坦、俄羅斯、塞爾維亞、烏克蘭及接受上述認證的其他國家/地區。
CCC：適用於中國。
保修 電源保修 3 年，割炬保修 1 年。

*某些 CCC 型號無電源線。


發動機驅動電機操作
發動機額定驅動功率 系統輸出電流 性能（拉弧）
30 kW 105 A 完全
22.5 kW 105 A 有限
22.5 kW 85 A 完全
15 kW 85 A 有限
15 kW 65 A 有限

切割
功能 厚度 切割速度
建議值 32 mm 500 mm/min
38 mm 250 mm/min
切斷厚度（手持切割） 50 mm 125 mm/min
穿孔* 22 mm

*手持切割或使用自動割炬調高控制器切割時的穿孔性能額定參數


氣刨
功能 金屬切削速度 槽型
典型氣刨 9.8 kg/h 6.4 mm 深 x 7.4 mm 寬

生產切割表
材料 厚度 電流 生產切割速度*
英寸 mm A ipm mm/min
低碳鋼 1/4 6 105 192 5090
3/8 8 105 116 3870
1/2 12 105 76 2060
3/4 20 105 40 940
不鏽鋼 1/4 6 105 224 6000
3/8 8 105 112 4210
1/2 12 105 68 1860
3/4 20 105 34 810
鋁 1/4 6 105 265 7090
1/2 12 105 91 2450
3/4 20 105 50 1190

*生產切割速度系根據海寶實驗室測試所得的結果。

生產切割速度大約是最大切割速度的 80%。
為獲得最佳切割質量，切割速度可能會隨不同的切割應用而有所不同。
