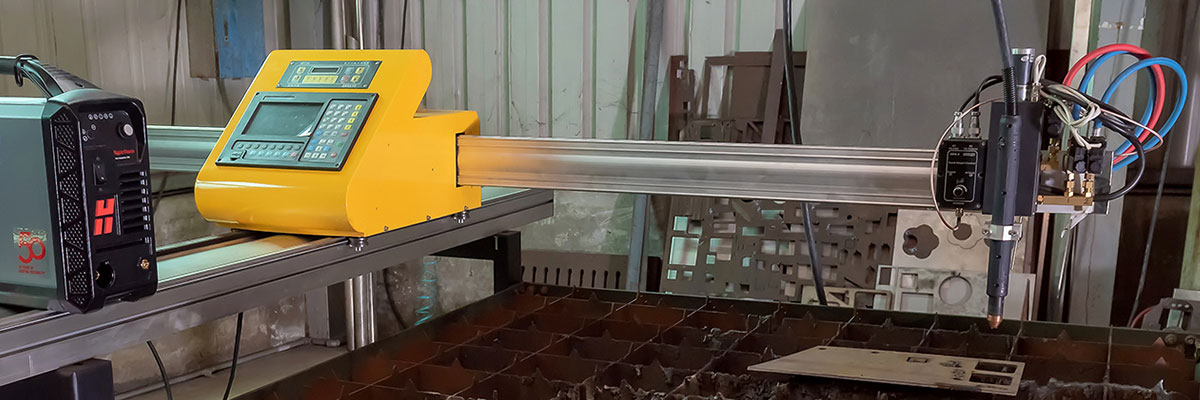

CNC小數控切割機

基本概述 “SHI小型龍門”數控火焰等離子切割機與大型龍門切割機一樣，可以切割由直線和圓弧構成的任意平面形狀零件，圖形動靜態顯示，直觀易學。

可攜式火焰/電離子自動切割機
台灣銷售成績第一，品牌優良服務第一

產品特點
CNC小數控切割機-美國Hypertherm海寶電離子切割技術
  • 體積小，可拆解攜帶方便，取代現有直線切割台車進行2D幾何圖形切
  • 可採行一鍵自動切換火焰或電離子自動切割
  • 內建48種圖庫，不需透過電腦您只需輸入相關圖形參數就能進行切
  • 中文操作介面系統簡單操作學習容易。
  • 全新型設計強化橫梁規格,更穩定的切割運行。
  • 具備弧壓高度隨動系統,確保切割品質一致化。
  • 可接受DWG/DXF圖型規格
完美搭配美國Hypertherm海寶電離子切割技術
CNC小數控切割機

具備CNC控制介面及弧壓檢測訊號異常回饋、槍頭短路檢知



型 號 規 格 MS-1530HD
輸入電源 220V ± 10 %  50/60 Hz  < 180W
液晶螢幕 7” 彩色液晶
有效切割範圍
X × Y (mm)		 1500 × 3000
橫樑截面尺寸 50 × 60 mm
橫樑截面積(mm ) 100*40
縱向導軌長度重量(mm / kg) 3500 / 33.6
切割速度(mm / min) 50 - 4000
切割厚度(火焰)(mm) 5 - 150mm
切割模式 火焰/電離子
內建圖庫 48
遙控配置 有(選配)可控制啟動、停止、加減速、前進、回退、移動功能
弧押字動調高THC 有
外形尺寸(mm) 主機 462 × 366 × 280
導軌 3500 × 273 × 60
包裝後外形(mm)重量 主機 532 × 436 × 340
31.1 kg
導軌 3530 × 460 × 370
87.8 kg
主機體淨重(kg) 25
型號規格 HC1020 HC1225 HC1530 HC1630
輸入電源 220V ± 10 %  50/60 Hz  < 180W
液晶螢幕 7” 彩色液晶
有效切割範圍
X × Y (mm)		 1000 × 2000 1250 × 2500 1500 × 3000 1600 × 3000
橫樑截面尺寸 50 × 60 mm
橫樑長度重量(mm / kg) 1530 / 11.2 1780 / 12.4 2030 / 13.9 2130 / 14.7
縱向導軌長度重量(mm / kg) 2500 / 33.6 3000 / 40.5 3500 / 46.9 3500 / 46.9
切割速度(mm / min) 50 - 2000
切割厚度(火焰)(mm) 5 - 150mm
切割厚度(電離子)(mm) 視電離子而定
燃氣氣源壓力(Mpa) 0.01 - 0.3
氧氣氣源壓力(Mpa) 0.3 - 0.7
適用燃氣種類 丙烷或乙炔
外形尺寸
(mm)		 主機 462 × 366 × 280
導軌 2500 × 273 × 60 3000 × 273 × 60 3500 × 273 × 60 3500 × 273 × 60
包裝後外形 (mm) 重量 主機 532 × 436 × 340 31.1 kg
導軌 2630 × 460 × 370 87.8 kg 3130  ×410 × 370 101.3 kg 3630 × 410 × 370 111.8 kg 3630 × 410 × 370 111.8 kg
主機體淨重(kg) 21

CNC小數控切割機-切割樣品
