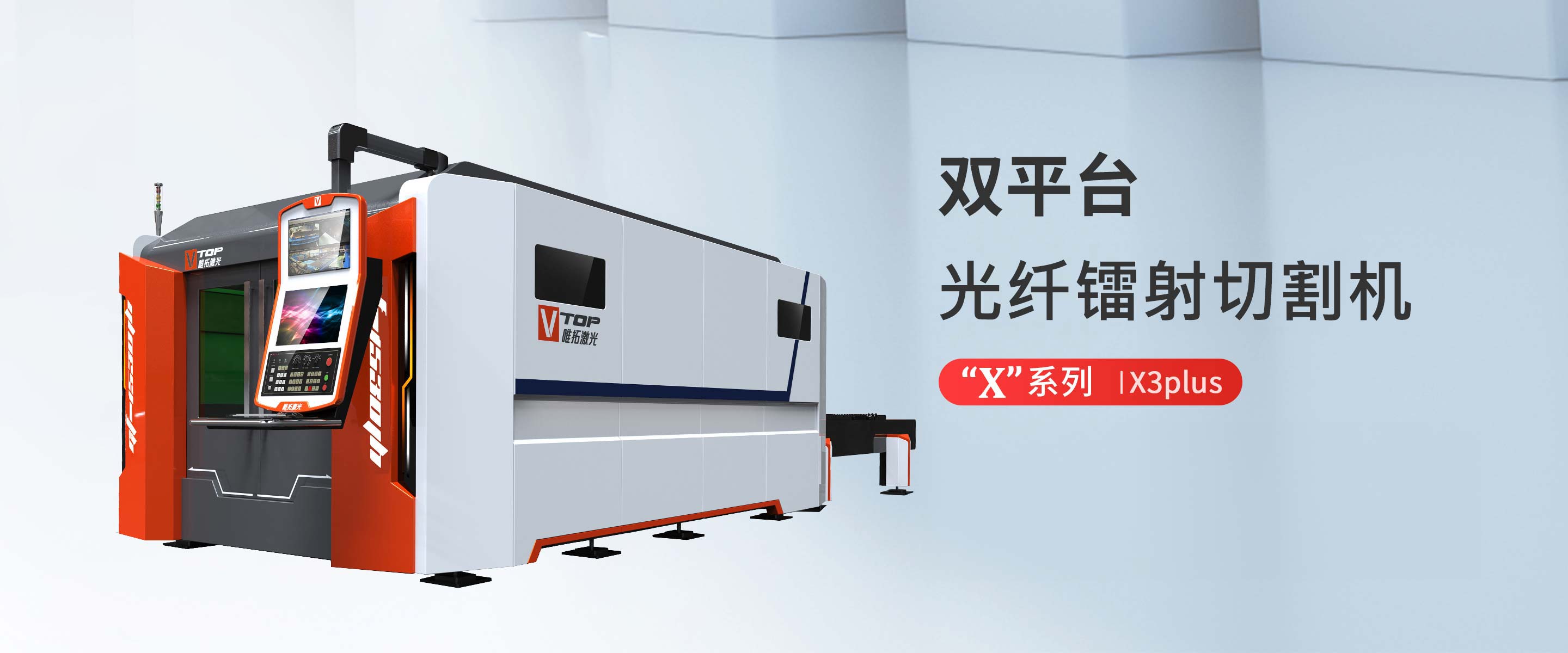

“X”系列双平台光纤镭射切割机
eXchange“X3plus”系列设备是公司历经多年5次更新迭代打造的旗舰款交换台全封闭式光纤镭射切割机。全封闭交换台式光纤镭射切割机采用欧洲标准工业设计,整机高端大气,安全防护等级高,设备性能突出,人性化操作空间。
安全防护设计
采用全封闭结构设计,切割过程可见光屏蔽无死角,观察窗口使用防辐射功能的材料,杜绝镭射危害。
多维度操作模式
设备操作台采用了旋转式设计,可在270°角度范围内实现自由旋转,满足了操作人员能够直接靠近工作台,最直接的观察到加工过程的问题并做进行及时调整,提升加工效率,确保加工质量。
高清监控窗口
设备标准配置一线品牌高清摄像头,拍摄的图像清晰且不受镭射干扰。摄像头实时采集镭射切割机切割头区域的动态全过程,并实时传输到操控台上方监控窗口,操作人员同一视角即可兼顾切割过程和操作界面监视,紧急情况即可快速处理。
高端数控操作面板
全数字化高端数控系统,方便故障诊断、调试,接线简单;稳定性好,方便快捷,缩短设备安装、生产周期,加快一个大脑(NC、PLC、PC),一个CPU集中控制,便于管理,减少故障点,工控机中无任何板卡。
高强度床身
机床采用全厚钢板焊接而成,整体结构强度增加一倍,同时床身镭射受热面设计优化减少,避免床身因长期受高功率镭射照射形成高温受热变形,实现长时间批量稳定切割厚板提供有力保障,延长机床使用寿命。
工作台超强动力驱动交换
光纤镭射切割机的加工能力突出,长时间切割整张钢板是常态,从而严格考验工作台的负载交换能力。此款设备交换工作台采用了高功率电机驱动,工作台可以在承受超重负荷情况下实现平稳高效交换,互换同步性高,上下料和加工互不影响。
后门升降防辐射
光纤镭射切割机采用全封闭结构设计,切割过程可见光屏蔽无死角,观察窗口使用防辐射功能的材料,杜绝镭射危害。
1500W
碳钢 | 12-14 | mm |
不锈钢 | 5-6 | mm |
铝 | 4-5 | mm |
黄铜 | 4-5 | mm |
紫铜 | 3-4 | mm |
镀锌板 | 4-5 | mm |
2000W
碳钢 | 14-16 | mm |
不锈钢 | 6-8 | mm |
铝 | 5-6 | mm |
黄铜 | 5-6 | mm |
紫铜 | 3-4 | mm |
镀锌板 | 5-6 | mm |
2500W
碳钢 | 18-20 | mm |
不锈钢 | 8-10 | mm |
铝 | 6-8 | mm |
黄铜 | 6-8 | mm |
紫铜 | 4-6 | mm |
镀锌板 | 5-6 | mm |
3000W
碳钢 | 20-22 | mm |
不锈钢 | 10-12 | mm |
铝 | 8-10 | mm |
黄铜 | 8 | mm |
紫铜 | 5-6 | mm |
镀锌板 | 6-8 | mm |
4000W
碳钢 | 20-25 | mm |
不锈钢 | 10-12 | mm |
铝 | 10-12 | mm |
黄铜 | 10-12 | mm |
紫铜 | 5-6 | mm |
镀锌板 | 8-10 | mm |
6000W
碳钢 | 22-25 | mm |
不锈钢 | 16-20 | mm |
铝 | 12-16 | mm |
黄铜 | 12-14 | mm |
紫铜 | 8-10 | mm |
镀锌板 | 12-14 | mm |
GF-1530JH
占地面积 | 4.5m*8.5m | m |
有效加工幅面 | 1500*3000 | mm |
X轴行程 | 1550 | mm |
Y轴行程 | 3050 | mm |
Z轴行程 | 200 | mm |
工作台高度 | 0.8 | m |
工作台承重 | 0.9 | T |
工作台交换时间 | 17 | s |
最大空程速度 | 100 | m/min |
空程加速度 | 1.5 | g |
加工加速度 | 1.2 | g |
定位精度 | 0.05 | mm/m |
重复定位精度 | 0.03 | mm/m |
GF-1540JH
占地面积 | 4.5m*9.5m | m |
有效加工幅面 | 1500*4000 | mm |
X轴行程 | 1550 | mm |
Y轴行程 | 4050 | mm |
Z轴行程 | 200 | mm |
工作台高度 | 0.8 | m |
工作台承重 | 1.2 | T |
工作台交换时间 | 19 | s |
最大空程速度 | 100 | m/min |
空程加速度 | 1.5 | g |
加工加速度 | 1.2 | g |
定位精度 | 0.05 | mm/m |
重复定位精度 | 0.03 | mm/m |
