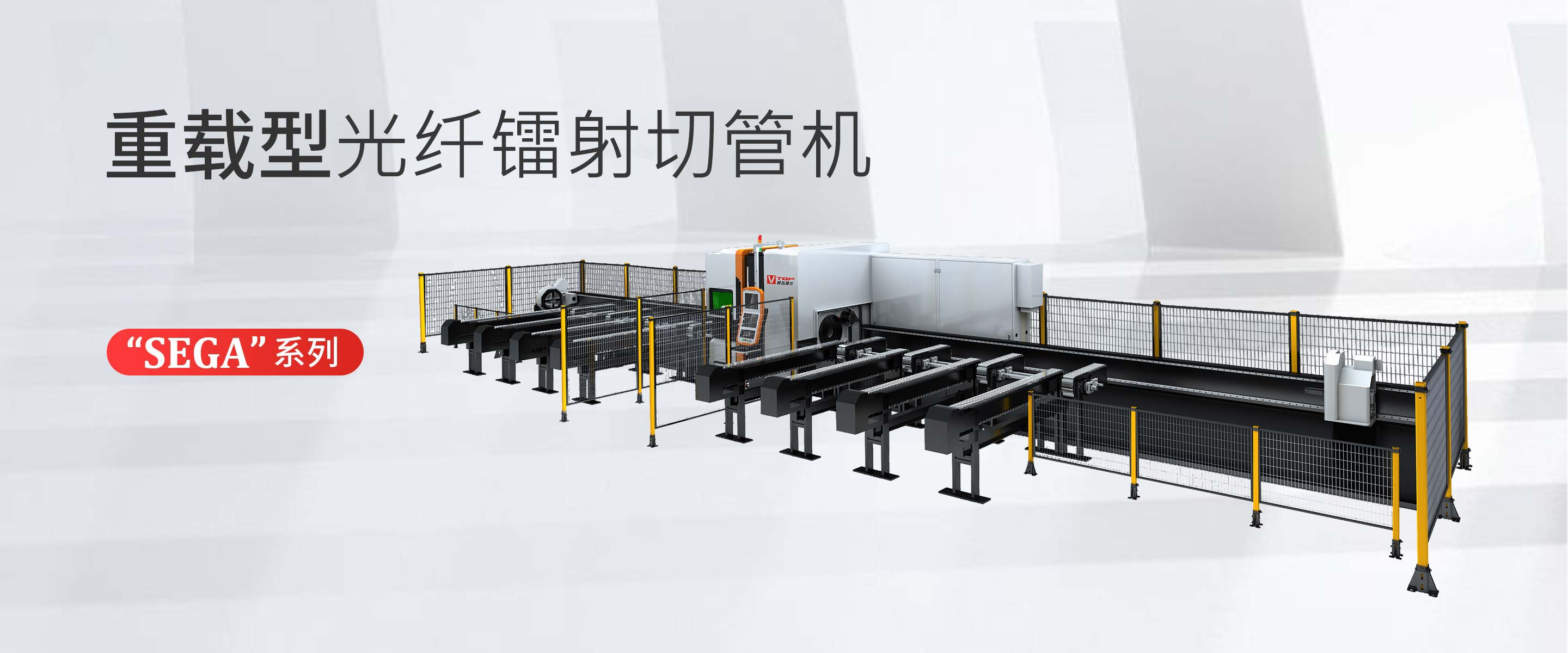

MEGA系列重型光纤镭射切管机三卡盘
- 负重，不负众望：重载型光纤镭射切管机是专门针对超长超重管材镭射切割需求而开发一款重量级设备，从重型管的自动上料，到稳定夹持高效镭射切割，最后到加工完成后的工件自动下料，全过程可以实现一气呵成自动化完成。
- 专业的重型管加工利器：相比一般镭射切管机，该设备卡盘承重重量提升到了500kg，单根管最大承重可达1.8吨，最长长度支持12米管材自动上下料和切割，是管材切割机机中的巨无霸。
全新架构PA触屏总线切割系统
配置了最新一代PA总线切割系统，并完全支持触屏操作模式。切割系统使用全新的UI界面，系统升级后包含计划、生产、工艺、调试、维护、诊断、设置七大模块。整个系统更加智能化、数字化，并且能与智能制造工厂EMS智能云数据管理系统进行无缝对接，真正实现全方位满足客户各种需求。
专业的管材切割套料软件
可配置专业的西班牙Lantek管材套料软件，功能强大。Lantek Flex3d Tubes支持如SAT和IGES的各种管材、型材的导入。让3D设计变得简单直观，能显示最终在机器中切割的设计轮廓结果。通过系统参数设置，用户可更改以前所做的任何操作值，包括更改每个管件的初始参数（增长、缩短、直径变化）。此外，Lantek Flex3d Tubes还支持自动导入仓库数据和计算供应需求，让用户可以获得最优质的NC代码和管件。
侧轨模块化机械结构
设备采用侧轨式设计，卡盘悬浮式固定方式，可容纳更大管材，整机主机床结构采用模块化设计，可实现分段拼接安装，安装拆卸方便，即使整机长度超过24米，运输没有任何限制性。
超大夹持范围智能重载卡盘
采用3个重载气动卡盘夹持设计，最大载重500kg，夹持范围20-350毫米。气动卡盘夹持压力支撑可视化数字调整，精准易控。
伺服控制变径轮支撑系统
上料端和下料端均配置了伺服控制变径轮支撑系统，在管材承重方面更加符合重型管支撑要求，同时加工管材类型切换时，变径轮支撑调节通过切割系统输入管材直径数据即可快速完成，摈弃了手动调节的方式，操作更加简单安全。
链式传动上下料系统
超重管材的上下料使用传统上料机模式承重能力是不足的，所以通过重新设计的链式上下料系统应对重型管的上料，上下料方便智能。
1.0KW
| 碳钢 | 6 | mm |
| 不锈钢 | 4 | mm |
| 镀锌 | 3 | mm |
| 铝 | 3 | mm |
| 黄铜 | 1 | mm |
| 紫铜 | 1 | mm |
1.2KW
| 碳钢 | 8 | mm |
| 不锈钢 | 5 | mm |
| 镀锌 | 4 | mm |
| 铝 | 3 | mm |
| 黄铜 | 2 | mm |
| 紫铜 | 1 | mm |
1.5KW
| 碳钢 | 10 | mm |
| 不锈钢 | 6 | mm |
| 镀锌 | 5 | mm |
| 铝 | 4 | mm |
| 黄铜 | 3 | mm |
| 紫铜 | 2 | mm |
2.0KW
| 碳钢 | 12 | mm |
| 不锈钢 | 8 | mm |
| 镀锌 | 6 | mm |
| 铝 | 5 | mm |
| 黄铜 | 4 | mm |
| 紫铜 | 2 | mm |
2.5KW
| 碳钢 | 14 | mm |
| 不锈钢 | 10 | mm |
| 镀锌 | 8 | mm |
| 铝 | 6 | mm |
| 黄铜 | 5 | mm |
| 紫铜 | 3 | mm |
3.0KW
| 碳钢 | 16 | mm |
| 不锈钢 | 10 | mm |
| 镀锌 | 8 | mm |
| 铝 | 6 | mm |
| 黄铜 | 5 | mm |
| 紫铜 | 3 | mm |
4.0KW
| 碳钢 | 20 | mm |
| 不锈钢 | 12 | mm |
| 镀锌 | 10 | mm |
| 铝 | 10 | mm |
| 黄铜 | 8 | mm |
| 紫铜 | 4 | mm |
6.0KW
| 碳钢 | 22 | mm |
| 不锈钢 | 14 | mm |
| 镀锌 | 14 | mm |
| 铝 | 12 | mm |
| 黄铜 | 10 | mm |
| 紫铜 | 6 | mm |
P35120
| 可加工最大管材长度 | 12000 | mm |
| 单根管材承重 | 30 | kg/m |
| 旋转轴最大转速 | 70 | r/min |
| 设备重量 | 2.5 | T |
| 重复定位精度 | ±0.03 | mm |
| 卡盘最大加持范围 | 20-350 | mm |
