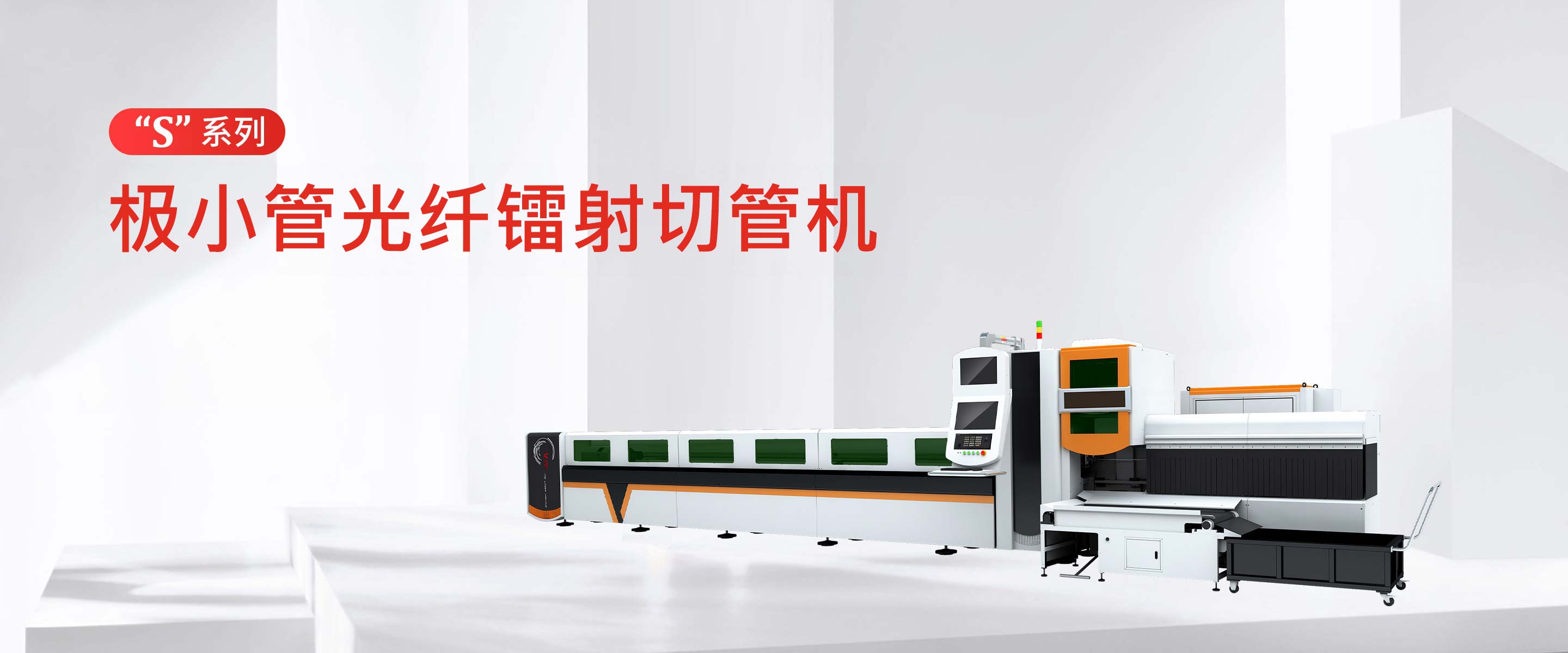

“S”系列极小管光纤镭射切管机
Smart“S12plus/S16plus”系列极小管光纤镭射切管机是为小管而生的高端产品，历经3次产品迭代，小管自动化加工能力和加工性能得到了全面的提升。标配的上料机可以实现全自动上料，不同类型管材混装上料，设备自动连续加工，柔性分段下料，履带收料全过程的高度自动化。
全新优化的数控系统和管材夹持支撑系统，将设备加工效率提升30%。
小管全自动上料机
可实现圆管、方管、矩形管批量全自动上料，上料过程更加简化，稳定性更强，相比通用类上料机，上料效率提升50%。
高强度床身
极小管光纤镭射切管机的床身由钢板焊接，焊接板材厚度最厚达25mm，具有强度高，使用寿命长不易变形的特点。
全新的浮动支撑系统
针对长度在6米的小尺寸圆管和方管切割，管材的刚性严不足的缺点，进行重新设计匹配了组合式的浮动支撑模块，圆管采用V型支撑，方管采用轴式浮动支撑，而且支撑点布局更加合理化。更加细致化的考虑，就是为了将小管切割效果提升到最好。
双排卡爪
在客户面对超小尺寸管材的特殊加工需求时，我们的极小管镭射切管机可以通过匹配双排卡爪夹持管材，从而对切割区域的管材端校正，以提高超小管材的切割精度。
全气动控制方式卡盘
极小管光纤镭射切管机采用了更加小巧的气动卡盘，夹持小管不易变形，全行程范围内装夹管材无需调整卡爪。
切割尺寸范围
切割尺寸范围：圆管：16-120mm；方管：16-80mm；可以切割圆管、方管、矩形管、椭圆管。
辅助上料对中装置
在上料端的前后均配置2个辅助上料对中装置，在上料机机械手将管材落料到上料端时候，对中装置将管材落下位置控制并固定精准到位，卡盘即可自动快速移动到管材端进行夹持。
自动校正纠偏装置
极小管光纤镭射切管机在针对变形管材的切割时，可以通过增加自动校正纠偏装置，将处于切割端的管材的位置，进行与切割同步的自动校正，提高切割对称精度。
浮动尾料支撑
动态支撑自适应管材尾料的不同姿态支撑需求，实现管材切割过程从前到后的整体姿态稳定，保证切割精度和切割效果。浮动顶料和尾料支撑同步作用，轻松实现小长管和异型管切割能力。
设备占地面积小
整机使用单个40尺标准货运柜装载运输，运输成本大大降低。
全新架构PA触屏总线切割系统
基于上一代专业的PA数控切割系统，进行深入的开发优化，形成全新架构的数控切割系统。其系统采用总线控制方式，支持触屏操作模式，设计了全新的UI操作界面，具有计划、生产、工艺、调试、诊断、保养、设置7大智能管理模块。
专业的管材切割套料软件
极小管光纤镭射切管机可配置专业的西班牙Lantek管材套料软件，功能强大。Lantek Flex3d Tubes支持如SAT和IGES的各种管材、型材的导入。让3D设计变得简单直观，能显示最终在机器中切割的设计轮廓结果。通过系统参数设置，用户可更改以前所做的任何操作值，包括更改每个管件的初始参数（增长、缩短、直径变化）。此外，Lantek Flex3d Tubes还支持自动导入仓库数据和计算供应需求，让用户可以获得最优质的NC代码和管件。
更加强悍的小管切割工艺
小管切割空间更小，切割很容易形成过度烧蚀的情况，需要更好控制光纤镭射切割功率和切割速度的匹配性。在新架构的切割系统和设备机械结构针对性优化的双重作用下，设备的加速度提升到了1.2g，切割运动算法更加优化，镭射切割功率和气压控制更加精准，从而可以实现满功率流畅高速切割好小管。
1.0KW
| 碳钢 | 6 | mm |
| 不锈钢 | 4 | mm |
| 镀锌 | 3 | mm |
| 铝 | 3 | mm |
| 黄铜 | 1 | mm |
| 紫铜 | 1 | mm |
1.2KW
| 碳钢 | 8 | mm |
| 不锈钢 | 5 | mm |
| 镀锌 | 4 | mm |
| 铝 | 3 | mm |
| 黄铜 | 2 | mm |
| 紫铜 | 1 | mm |
1.5KW
| 碳钢 | 10 | mm |
| 不锈钢 | 6 | mm |
| 镀锌 | 5 | mm |
| 铝 | 4 | mm |
| 黄铜 | 3 | mm |
| 紫铜 | 2 | mm |
2.0KW
| 碳钢 | 12 | mm |
| 不锈钢 | 8 | mm |
| 镀锌 | 6 | mm |
| 铝 | 5 | mm |
| 黄铜 | 4 | mm |
| 紫铜 | 2 | mm |
2.5KW
| 碳钢 | 14 | mm |
| 不锈钢 | 10 | mm |
| 镀锌 | 8 | mm |
| 铝 | 6 | mm |
| 黄铜 | 5 | mm |
| 紫铜 | 3 | mm |
3.0KW
| 碳钢 | 16 | mm |
| 不锈钢 | 10 | mm |
| 镀锌 | 8 | mm |
| 铝 | 6 | mm |
| 黄铜 | 5 | mm |
| 紫铜 | 3 | mm |
4.0KW
| 碳钢 | 20 | mm |
| 不锈钢 | 12 | mm |
| 镀锌 | 10 | mm |
| 铝 | 10 | mm |
| 黄铜 | 8 | mm |
| 紫铜 | 4 | mm |
6.0KW
| 碳钢 | 22 | mm |
| 不锈钢 | 14 | mm |
| 镀锌 | 14 | mm |
| 铝 | 12 | mm |
| 黄铜 | 10 | mm |
| 紫铜 | 6 | mm |
P1260A
| 上料尺寸 | 800*800*6300 | mm |
| 圆管加工尺寸 | φ10-φ120 | mm |
| 方管加工尺寸 | 10*10-80*80 | mm |
| 可加工最大管材长度 | 6300 | mm |
| 旋转轴最大转速 | 150 | r/min |
| XY轴最大定位速度 | 120 | m/min |
| 卡盘承重 | 100 | kg |
| 重复定位精度 | ±0.03 | mm |
| 自动上料最长长度 | 6300 | mm |
| 手动上料最长长度 | 7300 | mm |
| 最大加速度 | 1.5 | G |
